Ôn Châu Deki Valve Co., Ltd., là nhà cung cấp van công nghiệp chuyên nghiệp chuyên nghiên cứu, thiết kế, sản xuất, bán hàng và dịch vụ van. Chúng tôi chuyên sản xuất Van bi đầu vào, Van bi hàn hoàn toàn, Van bi ngồi bằng kim loại nổi rèn, Van bi nổi bằng thép đúc và Van bi khác.
Thiết bị tiên tiến
Để duy trì tính nhất quán trong kiểm soát chất lượng sản phẩm, chúng tôi đã trang bị máy tiện, máy CNC và phòng thí nghiệm kiểm tra hiện đại để kiểm tra vật liệu cũng như sản xuất và thử nghiệm van.
Đảm bảo chất lượng
Công ty chúng tôi tuân thủ tốt các tiêu chuẩn quốc tế lớn như ANSI/API, BS, DIN, JIS, GB, v.v.
Sản phẩm bán chạy
Van và các bộ phận kiểm soát dòng chảy của chúng tôi được xuất khẩu trên toàn thế giới, như Đông Nam Á, Trung Đông, Châu Âu, Nga, Bắc và Nam Mỹ, Châu Phi, v.v.
Ứng dụng rộng rãi
Sản phẩm của chúng tôi được khách hàng sử dụng trong Nhà máy lọc dầu khí, Nhà máy điện hạt nhân, Nhà máy hóa chất, Nhà máy điện hàng hải và các ngành cung cấp và xả nước.
Van bướm được sử dụng ở những nơi có không gian hạn chế. Không giống như van cổng, van bướm có thể được sử dụng để tiết lưu hoặc điều chỉnh dòng chảy cũng như ở vị trí mở hoàn toàn và đóng hoàn toàn. Tổn thất áp suất qua van bướm nhỏ so với van cổng. Nếu bạn muốn biết thông số kỹ thuật và giá cả của Van bướm, vui lòng liên hệ với chúng tôi!
Van bướm hướng tâm hoặc đồng tâm
Van bướm đồng tâm thích hợp cho các ứng dụng áp suất thấp. Van bướm đồng tâm là loại cơ bản nhất. Trục xoay đi qua đường tâm của đĩa, nằm ở tâm lỗ ống. Đế van nằm ở ngoại vi bên trong của thân van. Đĩa tiếp xúc với ghế ở khoảng 85 độ khi quay 90 độ. Thiết kế này được gọi là đệm ngồi đàn hồi vì nó dựa vào đệm cao su để bịt kín dòng chảy một cách hiệu quả khi đóng lại.
Van bướm lệch tâm
Van bướm lệch tâm có thân đi phía sau đường tâm của đĩa, ở phía đối diện của đĩa với hướng dòng chảy. Các van này có thể là bù đơn, bù đôi hoặc bù ba.
●Single-Offset: Thân nằm ngay sau đường tâm.
●Bù đắp kép: Còn được gọi là lệch tâm kép, các van này có thân phía sau đĩa với độ lệch bổ sung về một bên, cho phép đĩa cọ xát trên mặt ngồi chỉ với 1-3 độ quay trong khi đóng.

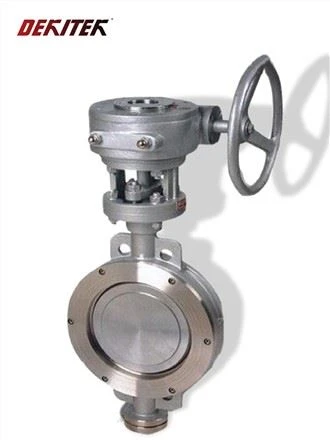

●Van bướm bù ba (TOV hoặc TOBV): Loại này tương tự như van bù kép, nhưng van bù thứ ba làm cho các van này hoạt động hiệu quả hơn và có khả năng chống mài mòn.
Van bướm kiểu wafer
Van bướm kiểu wafer là thiết kế tiết kiệm nhất. Nó được kẹp giữa hai mặt bích ống để cho phép dòng chảy và bịt kín chống lại áp suất chênh lệch hai chiều và dòng chảy ngược trong các hệ thống dòng chảy phổ quát. Nó nhẹ, mang lại chi phí lắp đặt và ban đầu thấp hơn.
Các van này có thể có hoặc không có lỗ mặt bích bên ngoài thân. Mặt bích ống được nối với đường ống bằng bu lông dài chạy qua toàn bộ thân van. Các miếng đệm, vòng chữ o và mặt van phẳng đạt được độ kín giữa van và mặt bích ống.
Van bướm kiểu mặt bích
Van bướm mặt bích sử dụng một đĩa hoặc cánh gạt được gắn ở giữa trên trục, thân hoặc mặt bích, đóng vai trò là trục của đĩa quay. Các van này có hai mặt bích ở hai đầu, tạo cho chúng mặt đối mặt lớn hơn so với van có rãnh hoặc van wafer. Vị trí và hướng của đĩa so với mặt bích xác định hướng dòng chảy.
Van bướm mặt bích có thể quay, khí nén hoặc thủy lực với các ứng dụng trong phân phối nước, dịch vụ hóa học và thông gió, cùng nhiều ứng dụng khác.
Van bướm hàn đối đầu
Van bướm hàn đối đầu là loại van gấp đôi hoặc gấp ba có khả năng chịu được nhiệt độ, áp suất và sự ăn mòn khắc nghiệt. Điều này làm cho chúng phù hợp để sử dụng trong các hệ thống sưởi ấm, khí đốt tự nhiên, năng lượng, hóa chất, nhà máy lọc dầu và các dịch vụ hóa học.
Van bướm kiểu Lug
Các loại van này có các chốt ren (vấu) bên ngoài van. Chúng có các chân nhô ra cung cấp các lỗ bu lông khớp với các lỗ trên đường ống và mặt bích, đồng thời van được lắp đặt giữa hai mặt bích bằng cách sử dụng một bộ bu lông cho mỗi mặt bích. Việc lắp đặt cho phép thực hiện dịch vụ cuối cùng hoặc loại bỏ đường ống hạ lưu mà không ảnh hưởng đến phía bên kia. Bảng dưới đây có thể so sánh giữa van bướm kiểu vấu và kiểu wafer.
Cấu trúc nhẹ và nhỏ gọn
Một dải kim loại mỏng đóng vai trò như một cơ chế kiểm soát dòng chảy cho van bướm. Đĩa kết nối với bộ truyền động thông qua một thân nhẹ. Các nhà sản xuất tối ưu hóa thiết kế của đĩa để đảm bảo nó có đủ độ bền để điều chỉnh dòng chất lỏng. Kết quả là không gian cần thiết để chứa đĩa giảm đi. Thân van bướm nhỏ gọn và chiếm ít không gian hơn các loại van khác. Các van có thể phù hợp với đường ống trong không gian hạn chế. Chi phí sản xuất van phụ thuộc vào số lượng vật liệu cần thiết. Van bướm có giá rẻ vì chúng không tiêu tốn nhiều nguyên liệu. Cấu trúc nhỏ gọn của chúng có nghĩa là các van không trở nên cồng kềnh hơn khi đường kính của hệ thống phân phối và xử lý nước tăng lên.
Hệ số giảm áp suất thấp và hệ số phục hồi áp suất cao
Hệ thống phân phối nước yêu cầu bơm liên tục để đáp ứng nhu cầu của người tiêu dùng. Khi có sự sụt giảm áp suất trong hệ thống, nhu cầu năng lượng cho máy bơm sẽ tăng vọt. Van gây ra sự sụt giảm áp suất trên các đoạn ống và có thể làm căng máy bơm. Đĩa van bướm luôn hiện diện trong dòng chảy. Tuy nhiên, cấu trúc nhẹ của nó đảm bảo rằng áp suất giảm qua van là tối thiểu. Đĩa có hệ số phục hồi áp suất cao và phản ứng nhanh với những thay đổi trong điều kiện áp suất đường ống.
Khả năng duy trì áp suất thấp của van bướm đảm bảo mức tiêu thụ năng lượng để bơm nước qua các hệ thống nước đô thị phức tạp ở mức thấp. Bằng cách đó, chi phí vận hành đường ống thấp.
Dễ vận hành và truyền động
Sử dụng dải kim loại mỏng làm cơ chế điều chỉnh dòng chảy giúp đơn giản hóa hoạt động và kích hoạt van bướm. Đĩa cần một lượng lực nhỏ để chống lại lực cản ma sát của chất lỏng dịch vụ. Mô-men xoắn cần thiết để bắt đầu quay một phần tư vòng van cũng thấp như nhau.
Yêu cầu bảo trì thấp
Van bướm có ít bộ phận bên trong và cấu trúc đơn giản đảm bảo có ít bộ phận can thiệp, dẫn đến ít hỏng hóc hơn. Các van không có túi để giữ các mảnh vụn và bụi bẩn trong nước và nước thải.
Với ít sự cố và can thiệp bảo trì hơn, các van có thể hoạt động qua nhiều chu kỳ, chất lượng mong muốn để phân phối nước và thu gom nước thải quy mô lớn.
Niêm phong nhanh chóng và hiệu quả
Van bướm phản ứng nhanh với tín hiệu điều khiển. Họ niêm phong hiệu quả chống lại các phương tiện dịch vụ. Các ứng dụng phân phối nước thành phố đòi hỏi mức độ chính xác cao nhất để đảm bảo độ tinh khiết và khả năng uống được của nước. Trong hệ thống thu gom và xử lý nước thải, van ngăn ngừa rò rỉ có thể ảnh hưởng đến chất lượng của quy trình.
Thân van bướm
Van bướm thường có thân vừa khít giữa hai mặt bích ống. Các thiết kế thân phổ biến nhất là lug và wafer. Thân vấu có các vấu nhô ra tạo ra các lỗ bu lông khớp với các lỗ trên mặt bích ống. Thân tấm wafer không có các vấu nhô ra. Van wafer được kẹp giữa các mặt bích ống và các bu lông mặt bích bao quanh thân máy.
Mỗi loại cơ thể đều có những ưu điểm, một số trong đó được liệt kê:
● Kiểu wafer rẻ hơn kiểu lug.
●Thiết kế wafer không truyền trọng lượng của hệ thống đường ống trực tiếp qua thân van.
●Thân vấu cho phép sửa chữa điểm cuối hoặc loại bỏ đường ống hạ lưu.
Đĩa van bướm
Bộ phận đóng dòng chảy của van bướm là đĩa. Nhiều biến thể của thiết kế đĩa đã phát triển liên quan đến hướng của đĩa và thân đĩa nhằm cố gắng cải thiện dòng chảy, độ kín và/hoặc mô-men xoắn vận hành.
Đĩa tương đương với một phích cắm trong van cắm, cổng trong van cổng hoặc một quả bóng trong van bi. Xoay đĩa một phần tư vòng hoặc 90 Độ để mở và đóng van bướm.
Thân van bướm
Thân van bướm có thể là loại trục liền khối hoặc thiết kế hai mảnh (thân chia đôi).
Thân trong hầu hết các thiết kế ghế ngồi đàn hồi được bảo vệ khỏi môi trường, do đó cho phép lựa chọn vật liệu hiệu quả liên quan đến chi phí và tính chất cơ học.
Trong các thiết kế hiệu suất cao, thân đĩa tiếp xúc với vật liệu và do đó phải tương thích cũng như cung cấp độ bền cần thiết để đặt và tháo đĩa ra khỏi chỗ ngồi.
Ghế van bướm
Chỗ ngồi của van bướm chỗ ngồi đàn hồi sử dụng khớp nối giữa mép đĩa và chỗ ngồi để cung cấp khả năng ngắt. Chất liệu của ghế có thể được làm từ nhiều chất đàn hồi hoặc polyme khác nhau. Ghế có thể được liên kết với thân máy hoặc có thể được ép hoặc khóa.
Trong các van bướm hiệu suất cao, việc ngắt có thể được thực hiện bằng thiết kế chỗ ngồi phù hợp với nhiễu hoặc thiết kế chỗ ngồi được cấp điện, trong đó áp suất trong đường ống được sử dụng để tăng sự giao thoa giữa chỗ ngồi và cạnh đĩa. Chất liệu ghế phổ biến nhất là polytetrafluoroethylene (PTFE) hoặc PTFE gia cố (RTFE) do có phạm vi tương thích và phạm vi nhiệt độ rộng hơn.
Ghế kim loại cũng được cung cấp trong van bướm hiệu suất cao. Những ghế kim loại này cho phép sử dụng van bướm ở nhiệt độ thậm chí còn cao hơn đến 1,000 Độ F. Các thiết kế an toàn chống cháy được cung cấp để ngắt van ghế polymer trước khi hỏa hoạn và vòng đệm kim loại dự phòng cung cấp ngắt điện trong và sau khi cháy.
Cách bảo trì van bướm
Van bướm đang sử dụng:
●Ren trục thường cọ xát vào đai ốc trục, nên bôi một ít bơ hoặc bột than chì để bôi trơn.
●Đối với các van không thường xuyên đóng mở, hãy quay tay quay thường xuyên và tra thêm chất bôi trơn vào ren thân van để tránh bị cắn.
●Đối với các van ngoài trời, nên lắp thêm vỏ bảo vệ vào thân van để tránh mưa, tuyết, bụi và rỉ sét.
●Nếu van là hộp số cơ khí, hãy bổ sung dầu bôi trơn vào hộp số đúng thời gian và giữ sạch van.
●Không dựa vào van để đỡ các vật nặng khác và không đứng lên van.
●Thân van, đặc biệt là bộ phận có ren, cần được vệ sinh thường xuyên và bổ sung chất bôi trơn mới để ngăn chặn các mảnh vụn cứng bám vào bụi, làm mòn ren và bề mặt của thân van, ảnh hưởng đến tuổi thọ sử dụng.
Van bướm lâu ngày không sử dụng:
●Những van không được sử dụng phải được bảo quản đúng cách, không được chất đống bừa bãi. Các van nhỏ có thể đặt trên kệ, còn các van lớn có thể xếp gọn gàng trên sàn kho. Không để bề mặt kết nối mặt bích chạm đất. Bảo vệ van khỏi bị hư hỏng.
●Đối với những loại van không được sử dụng trong thời gian ngắn, nên loại bỏ lớp đệm amiăng để tránh ăn mòn điện hóa và làm hỏng thân van.
●Kiểm tra van vừa nhập kho. Nếu nước mưa hoặc bụi bẩn lọt vào trong quá trình vận chuyển thì phải lau sạch rồi cất giữ.
●Đầu vào và đầu ra của van phải được bịt kín bằng giấy sáp hoặc tấm nhựa để tránh bụi bẩn xâm nhập.
●Bề mặt xử lý của van có thể bị rỉ sét trong khí quyển nên được phủ một lớp dầu chống gỉ để bảo vệ.
●Van đặt ngoài trời phải được che phủ bằng các vật liệu chống mưa, chống bụi như vải sơn, bạt. Kho chứa van phải được giữ sạch sẽ và khô ráo.
Các yếu tố chính ảnh hưởng đến hiệu suất bịt kín của Van bướm là gì?
Cấu trúc niêm phong
Dưới sự thay đổi của nhiệt độ hoặc lực hàn kín, cấu trúc của cặp đệm kín sẽ thay đổi. Hơn nữa, sự thay đổi này sẽ ảnh hưởng và thay đổi lực giữa các cặp đệm kín, từ đó làm giảm hiệu suất làm kín van. Vì vậy, khi chọn con dấu, hãy nhớ chọn con dấu có biến dạng đàn hồi. Đồng thời, cũng chú ý đến độ dày của bề mặt bịt kín. Nguyên nhân là do bề mặt tiếp xúc của cặp đệm kín không thể khớp hoàn toàn. Khi chiều rộng bề mặt tiếp xúc của bề mặt bịt kín tăng lên thì lực cần thiết để bịt kín cũng tăng lên.
Áp suất riêng của bề mặt bịt kín
Áp suất riêng của bề mặt bịt kín ảnh hưởng đến hiệu suất bịt kín của van bướm và tuổi thọ của van. Vì vậy, áp suất riêng của bề mặt bịt kín cũng là một yếu tố rất quan trọng. Trong cùng điều kiện, áp suất riêng quá cao sẽ gây hư hỏng van, nhưng áp suất riêng quá nhỏ sẽ gây rò rỉ van. Vì vậy, chúng ta cần xem xét đầy đủ sự phù hợp của áp lực cụ thể khi thiết kế.
Tính chất vật lý của phương tiện
Các tính chất vật lý của môi trường cũng ảnh hưởng đến hiệu suất bịt kín của van bướm. Những tính chất vật lý này bao gồm nhiệt độ, độ nhớt và tính ưa nước của bề mặt, cùng nhiều tính chất khác. Sự thay đổi nhiệt độ không chỉ ảnh hưởng đến độ lỏng của cặp đệm kín và sự thay đổi kích thước của các bộ phận mà còn có mối quan hệ không thể tách rời với độ nhớt của khí. Độ nhớt của khí tăng hoặc giảm khi nhiệt độ tăng hoặc giảm. Vì vậy, để giảm ảnh hưởng của nhiệt độ đến hiệu suất bịt kín của van, khi thiết kế cặp đệm kín, chúng ta nên thiết kế nó như một loại van có khả năng bù nhiệt như đế van đàn hồi. Độ nhớt liên quan đến tính thấm của chất lỏng. Khi ở cùng điều kiện, độ nhớt càng lớn thì khả năng xuyên thấu của chất lỏng càng kém. Tính ưa nước của bề mặt có nghĩa là khi có màng trên bề mặt kim loại thì cần loại bỏ màng đó. Do màng dầu rất mỏng này sẽ phá hủy tính ưa nước của bề mặt, dẫn đến tắc nghẽn các kênh chất lỏng.
Chất lượng của cặp niêm phong
Chất lượng của cặp niêm phong chủ yếu có nghĩa là chúng ta phải kiểm tra độ chính xác của việc lựa chọn, kết hợp và sản xuất vật liệu. Ví dụ, đĩa van vừa khít với bề mặt bịt kín của ghế van, có thể cải thiện hiệu suất bịt kín.
Nhà máy của chúng tôi
Chứng chỉ
Các câu hỏi thường gặp
Là một trong những doanh nghiệp van bướm hàng đầu tại Trung Quốc, chúng tôi nồng nhiệt chào đón bạn mua van bướm được phê duyệt API từ nhà máy của chúng tôi. Tất cả các sản phẩm sản phẩm được sử dụng trong nhà máy lọc dầu, nhà máy điện, hóa dầu và công nghiệp dầu khí đều có chất lượng cao và giá cả cạnh tranh.
